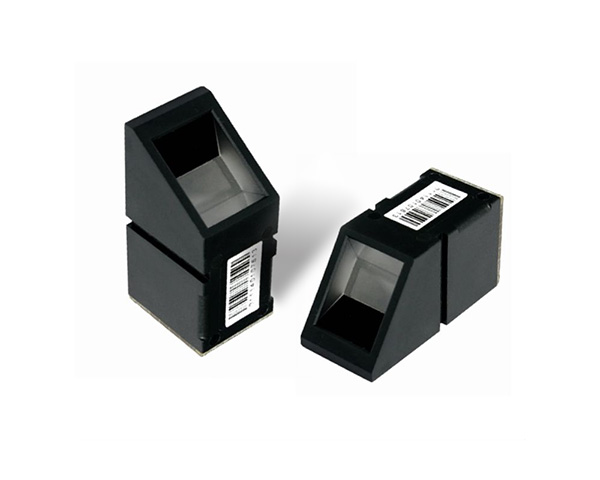

产品名称：SA20-W光学指纹模块

产品简介：

深圳出品：SA20-W光学指纹模块经过升级，针对强光而产生的残留指纹，彻底解决强光的干扰识别，削除隐患，是一款新型功能的指纹模块。目前提供USB、UART（RS232）及SPI等接口方式，开发包支持Windows98/Me/NT4.0/XP/2000/2003/win7/win8/Android等多种操作系统。

SA20-W光学指纹模块经过升级，针对强光而产生的残留指纹，彻底解决强光的干扰识别，削除隐患，是一款新型功能的指纹模块。目前提供USB、UART（RS232）及SPI等接口方式，开发包支持Windows98/Me/NT4.0/XP/2000/2003/win7/win8/Android等多种操作系统。不仅用于指纹锁，还可广泛的用于电子政务，其它金融行业、医保、社保系统等应用系统，其卓越的表现，稳定的性能赢得了广大用户的一致好评。无论是在寒冷干燥的北方，还是在高温潮湿的南方，其性能同样让人称道。
一、性能说明：
1. 360度旋转识别：
采用超强V2.0算法，具有360度
旋转识别功能。即你用手指从任何角度放在指纹镜面
上，均可识别。

2. 图像自动补偿/自学习功能：
V2.0算法的具备自学习功能，我们人体
皮肤表皮每28天都会微更新一次，指纹的特征值也
在我们肉眼看不到时微微的变化着，为了使你的指
纹更好用，我们的算法加入了自学习元素。每使用
一次就会增加原来采集的图片里没有特征点，慢慢
随着你的变化而变化着，更智能、更人性化、使用
体验更好！

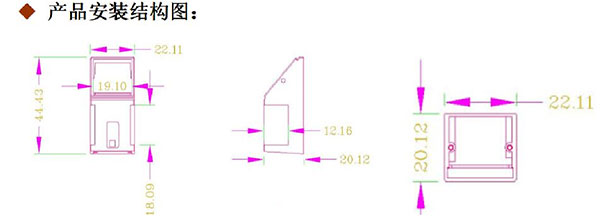

二、产品尺寸：
采集头的斜度为42度，可以订55度的


三、应用领域：
可嵌入到多类终端产品，如：
1 信息安全类产品、指纹锁、门禁考勤类
2 保险箱（柜）类
3 POS机类
4 枪弹柜
5 车载指纹产品等

四、技术参数：

项目	描述	备注
CPU	120MHz主频、1M Bits Flash Memory、128KB SRAM
指纹采集器	CMOS图像传感器，光学全反射原理
指纹登记容量	500枚
认假率（FAR）	< 0.001 %（安全等级Security Level 为 3 ）
拒真率（FRR）	< 0.1 %（安全等级Security Level 为 3 ）
比对方式	1:N 及 1:1 比对
指纹模板大小	496字节 Byte
安全等级设置	Level 1 至Level 5可设置，出厂设置值：Level 3
处理速度	指纹特征提取取时间< 0.45 秒
	1:N 比对时间（1700 枚满注册时）< 1.5 秒
通讯接口	UART,3.3V-TTL电平
复位电平	低电平复位，时间>10ms
感应触发	手指按在指纹采集面上，wakeup脚输出高电
平（选配）	+3.3V须保持供电
串行通讯参数	无奇偶校验Parity = NONE，1个停止位Stop Bit = 1 无流控Flow Control = NONE 波特率为9600、19200、38400、57600、115200（bps） 出厂设置：115200bps
工作电压	Win电压：DC3.3V±10%
工作电流	小于100mA
工作环境	工作温度：-10 ℃- 60 ℃ 相对湿度：20%– 80%
