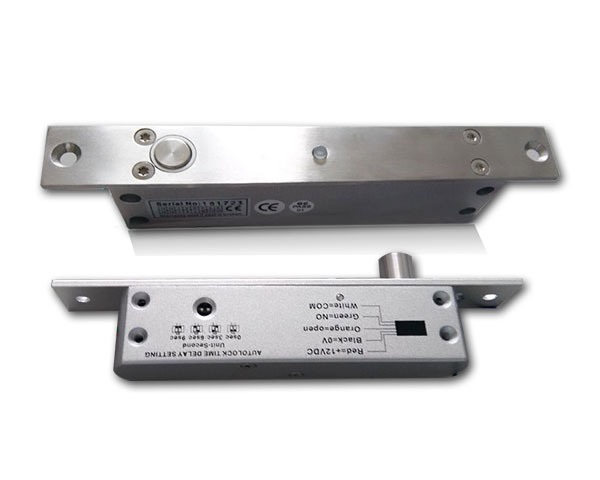

产品名称：SA 112窄面电插锁

产品简介：

深圳出品：专业指纹、人脸门禁配件，sa112窄面电插锁强有力，超低温的门禁电锁。

功能说明：

这是一款智能型指纹门禁配用电插锁，工作电压为12VDC，电压12V-24V可另订制，电锁锁舌设有防撬功能。此款电锁设有锁芯工作侦测LED灯显示及门状态侦测信号输出接点。电锁外侧设有0/3/6/9秒延时设置开关。

产品参数：

工作电压	DC12V
工作电流	瞬间启动电流960mA ，工作电流130mA
按钮接点	黑色与橙色线连按钮
LED显示	锁舌状态显示：锁舌收回变为红灯，锁舌插出变绿色
上锁延时	0/3/6/9秒可调
锁舌尺寸	直径12.6mm不绣锁锁舌，插出长弃17mm
锁体尺寸	192L X 25W X 37H（mm）
吸铁片尺	100L X 25W X 3H （mm）

功能特点：

1、用户在使用之前先详细阅读此说明书，查看配件是否齐全，注意接线方法及安装注意事项。
2、本产品由锁体及吸铁片组成。在安装时门吸铁片与电锁的间隙距离不得超过8mm，以免磁铁感应不足，注意锁舌对准吸铁片上的孔位。
3、电锁接线由红、黑、橙、绿、白、五种颜色引线。红色线接电源的正极（+）。黑色线接电源的负极（-）。绿色线及白色线为门磁信息线，白色线为公共端（COM）,绿色线为常开（NO），橙色线为开门按钮接线与黑色线同时联接，接开门按钮。

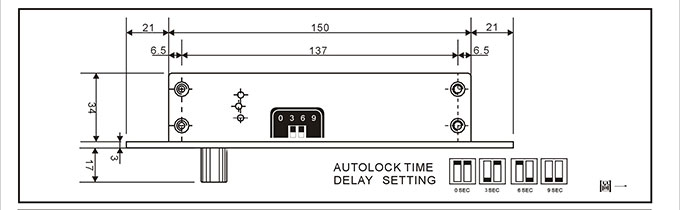

4、上锁延时设置，设置方法如图一，共有四个开门时间可选，0/3/6/9秒。

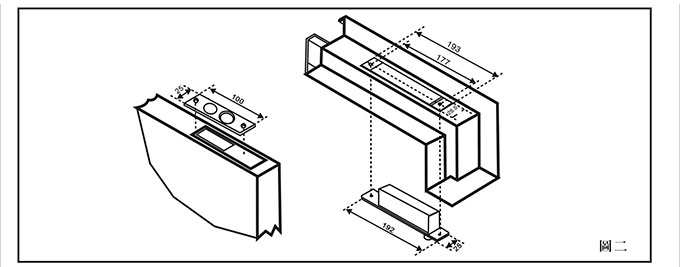

5、安装开孔尺寸图如图二。

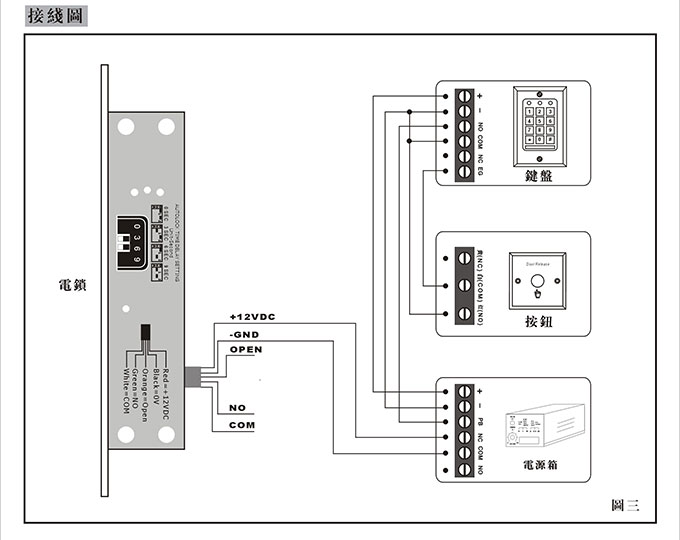

6、接线方式设置如图三。
